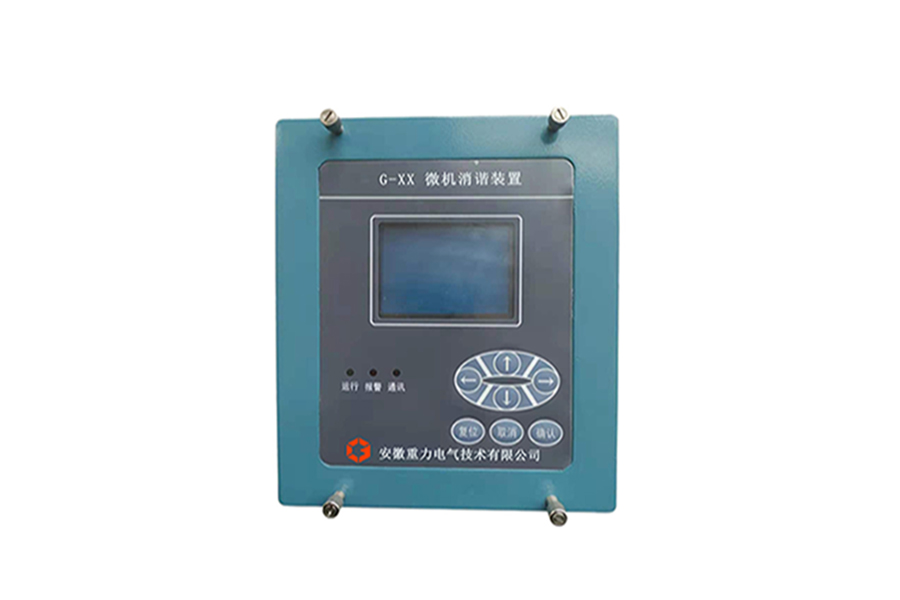

微机消谐装置 G-XX

  一、产品概述

        G-XX系列微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、过压故障和谐振故障。
      当电网发生谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

 二、装置性能

   (1)海拔高度：小于2000m，特殊情况下可达4000m；
   (2)工作环境温度：-10℃- 60℃；
   (3)空气相对湿度：90% (25℃)、50% (40℃)
   (4)使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；
   (5)安装地点具有防风、防雨和防尘设施。

   (6) 可消除谐振频率：2.5HZ( 1/20分频), 5HZ( 1/10分频),7HZ( 1/7分频), 10HZ( 1/5分频),17Hz（1/3分频），25Hz（1/2分频），50Hz（工频），150Hz（3倍频），300Hz（6倍频）。

 三、产品功能及特点

    (1)模块化设计，结构紧凑，技术先进，高速ARM核处理器使运算实时性和动作准确性得以保证；
    (2)实时监控系统状态，对出现的异常运行状态（接地故障、过压故障和电网谐振）做出准确判断，并作出及时动作；
    (3)工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
    (4)故障追忆功能，显示近10次历史故障记录；
    (5)具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
    (6)双硬件看门狗电路确保软件运行的可靠性；
    (7)中文液晶显示，运行状态清晰，菜单式操作，方便易用。
