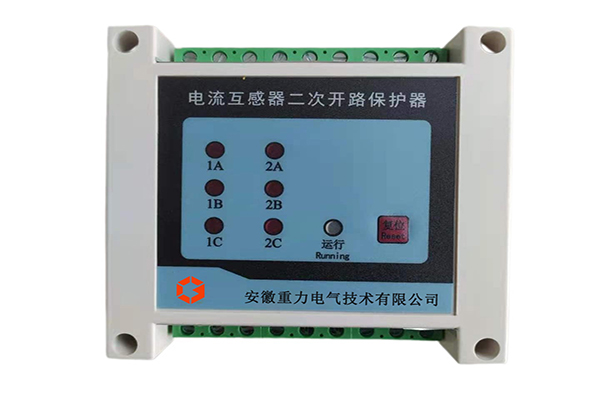

电流互感器二次过电压保护器 G-CTB

一、产品概述：

  电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，互感器二次侧处于近似短路状态，输出电压很低。运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。

 2.我司生产的G-CTB主要用于电流互感器二次侧由于各种异常引起的过电压保护，该保护器并联接于电流互感器二次绕组的两端，正常运行时泄露电流极小，呈高阻状态。由于漏电流极小（小于1mA），对该回路保护动作值和表计准确精度的影响可以忽略不计。此时保护器控制电路不工作。
       当电流互感器二次回路开路或一次侧组出现异常过流时，在二次绕组中产生的电压高于正常运行电压（其数值取决于电流互感器本身参数和运行工况），MREK系列保护器能在过电压产生时有效地被限制在50ns内，从而彻底避免了过电压危害，可靠地将二次绕组短路并发光提示，同时提供一组闭锁差动遥信接点。故障排除后，将其复位即可重复使用，动作寿命可达万次之以上。避免了保护动作后更换保护器的麻烦，运行更加方便。

二、产品功能及特点：

      正常漏电电流 ＜＜1mA

      导通电压Us 150V±20%

      导通时间Ts Ts≤20mS

      遥信继电器接点容量 AC220V/5A   DC28V/10A

      保护接点容量 AC500V/6A

      工作环境 温度 -10℃～70℃

      湿度 ≤85%RH

      复位方式 按压“复位”按钮；自动“复位”

      抗震性能 1050-10HZ 5g 3min

      抗干扰 4.4KV/M

      耐压 2KV50HZ 1min

三、安装方式：

     嵌入式、导轨式
