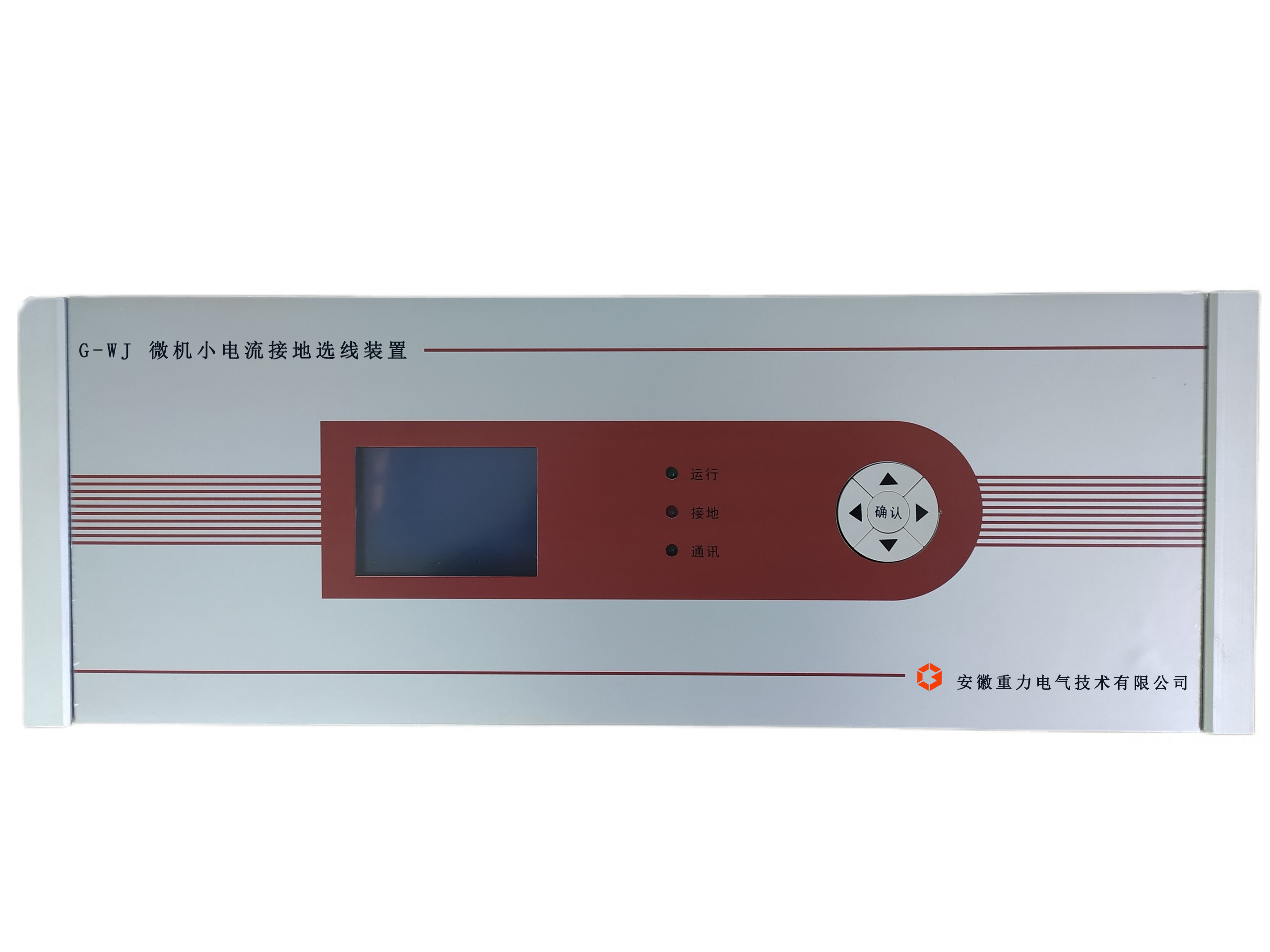

小电流接地选线装置 G-WJ

一、适用范围

适用于 3KV － 66KV 中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线，用于电力系统 的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统，能够指示出发生 单相接地故障的线路。

二、产品功能

● 自动选线：根据单相接地故障主要特征量自身变化及横向比对结果，能快速准确地选出故障线路。其中 铝合金壳体（FHDX）现场综合选线准确率可达 99% 以上；

● 故障报警：当系统发生断线运行或铁磁谐振故障时能发出故障报警信号，装置还具备自检功能，发生装 置故障或装置掉电时能自动报警；

● 事件记忆：装置能记录最近 50 次故障信息，包括故障线路编号、故障发生时间、电流大小；

● 远程通讯：本产品具备远程通讯功能，配备 RS485 通讯接口，并具有标准的 MODBUS 协议；

● 自动校时：针对有卫星校时装置的现场，可实现 B 码校时（只有铝合金壳体有该功能，选配）。

三、产品特点：

     1强大稳定的硬件平台

             a) ARM系统，保护和监控相对独立，更加稳定可靠；

             b) Samsung主流32位微处理器，数据处理和逻辑运算能力强大；

             c) 12片16位AD，每周波512点同时采样；

             d) 功能强大的FPGA，控制AD采样和实现逻辑编程出口

             e) 以太网+RS485通讯模式，并集成了IEC870-5-103平衡式传输规约，各通讯通道完全独立；

              f) 具有打印功能，可实现就地打印;

             g) 全触摸屏设计，面板无需按键，更加可靠。

     2  嵌入式实时多任务操作系统

             a) 采用嵌入式实时多任务操作系统linux，对硬件资源进行最有效的管理；

             b) 充分满足电力系统对实时性的要求。

      3人性化的设计理念

             a) 全汉化触摸彩色液晶屏幕显示，操作简单、方便，提供全程在线帮助菜单和图形化、表格化的输出界面；

             b) 可以独立整定多套保护定值，定值在线整定和切换，完全方便；

             c) 即插即用的设计理念；

             d) 过程全息再现技术的运用；

             e) 故障录波波形显示

              f) 适合工业美观的外观设计。

       4免调节、易维护的概念设计

             a) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行高精度，避免因环境改变或长期运行而造成的采样误差增  大；

             b) 具备完善的自检功能，装置异常可以定位到芯片；

      5专业化的结构设计

             a) 装置采用整面板背插式结构设计，强弱电完全分开，电磁兼容性能卓越；

             b) 整机密封性好，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件；

             c) 功能的模块化设计，功能的增减和移动可以通过插件的拔插实现，即插即用。

             d)适用范围广,适用于中性点不接地/经消弧线圈接地/经大电阻接地系统；适用于架空线/电缆线系统；长短线不限，并联运行的出线数不限;可区分线路
