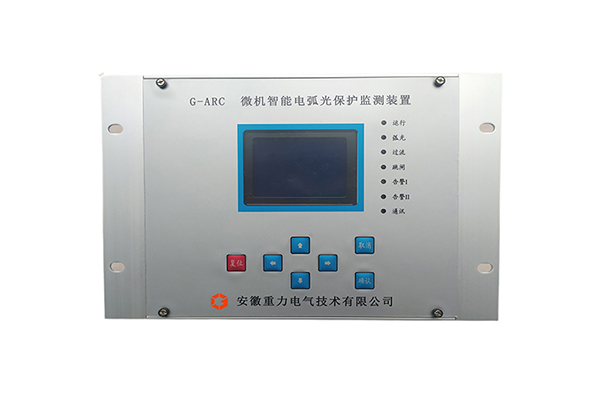

电弧光保护装置 G-ARC

一、产品概述

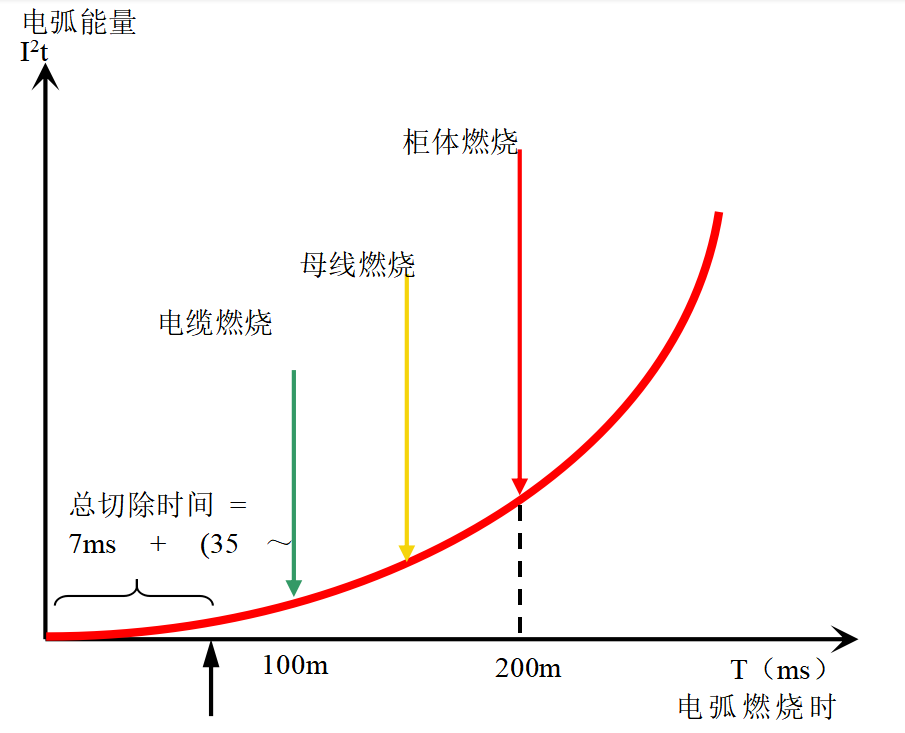

开关柜内的发生短路弧光的功率可高达 100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变 化值呈指数倍增长（如下图所示），燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜， 高明亮的弧光和有毒气体对人体也有巨大的伤害。在当前电力系统中，大多采用微机继电保护装置作为线路 或设备出现各类故障的防控措施，这些保护装置的原理无一例外地采用了被保护设备故障前后各种电气量（如 电压、电流）的突变作为判据。 事实上，电力系统的各种事故都是由小故障慢发展而来的，等到保护跳闸的时候往往故障已经被扩大化。 因此，亟待有一种保护装置，能够在故障发展的初始阶段就能够有效识别故障并通知用户做出反映，以防止 事故最终扩大，给用户造成更大的损失 。

我公司根据国内外实际应用情况，吸收国外电弧光保护的特点，针对国内外电力系统电弧光保护特点，研发生产出了G-ARC电弧光保护系统，为中低压开关柜系统提供完美的电弧光保护解决方案。

产品功能及特点：

 1.两组三相电流、零序电流和检测；

2.160*160尺寸LCD显示，支持中文和英文菜单；

 3.标配4路高速跳闸接点；4路开入量；4路可编程继电器输出

  4.装置最多可以接入20路弧光传感器信号；

  5.事件记录、故障波形集成到电弧光保护系统中，来提高故障前后的分析能力，包括电流录波和弧光记录，电流录波记录保护故障前2周波，故障后10周波，录波数据不少于8条；

  6.跳闸逻辑可选，弧光或者弧光加电流，确保跳闸可靠性；

  7.网络通讯接口,TCP/IP协议

  8.具有连接扩展I/O单元的接口2组；

  9.标准RS485通讯接口，支持MODBUS标准规约；

  10.装置具有对时功能（B码对时）

  11.单元自检功能，包括装置硬件故障，软件故障、电弧光传感器异常、装置失电等，并且给出告警继电器信号，确保持续可靠运行；

  12.断路器失灵保护功能；
