一、产品概述：

  智能电网监测装置装置是我公司多年从事电力行业、最新推出的智能化，综合化、平台化的产品。将以往分散监测独立运行的产品，通过集成与模块化组合形成一个对系统监测预警，实现监测、诊断、预警一体化装置。本产品实时监测开关柜温度、湿度、开关动态指示、人体感应，语音防误、高压带电显 示监测柜体内元器件老化程度；当前状态如：避雷器、绝缘子、电缆绝缘程度； 实时监测主要电气接触点实时温度，实现超温报警；实时监测谐波水平，可以监测消除 0-300HZ 全频段谐振，实现电缆头防爆功能等。产品可以广泛用于供 配电系统，实现开关柜全智能化，立体化、全方位监测，实现安防安检功能。

二、装置功能特点：

1、装置采用全铝合金机箱设计，外观新颖 简化了开关柜体的二次设计、让开关柜柜体面板开孔简约大方。

2、功能实现了集成化 装置实现传统单一的如智能操控、温湿度控制器、无线测温、微机消谐、避雷器 计数器、小电流选线等产品的智能化和集成化的操控，同时装置新增加了电弧光保护功能和断路器分合闸电 流监测，计数功能。

3、智能化采用彩屏设计人机界面友好，可增加了 GSM 短信报警功能，实现无人值守。

4、定制化系统监测方案 客户提供系统图及相关资料，我公司根据系统情况设计出不同模块组合方案为 每一面柜体设计出方案图供客户选择，实现系统的监测方案。

三、基本技术参数：

1、额定电源电压：AC/DC 110~220V（±10%）；

2、额定交流数据：交流电压、相电压 100V ；

3、额定频率：50Hz ；

4、热稳定性：交流电压回路、长期运行 1.2Un ；

5、交流电压回路：每相不大于 1VA ；

6、电源回路 : 正常工作时，不大于 20W，保护动作时，不大于 25W；

7、装置测量采用 32 点采样，完全满足各项指标测量指标；

8、电压测量误差不超过额定值的 ±0.5％；

9、频率测量误差不超过 ±0.02Hz ；

10、开关量输入电压（220V/110V），分辨率不大于 2ms。

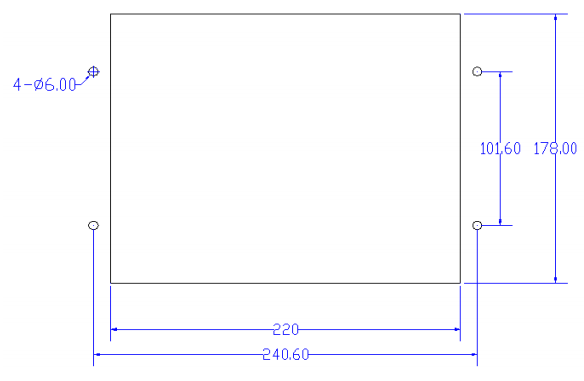

四、外形及开孔尺寸：
